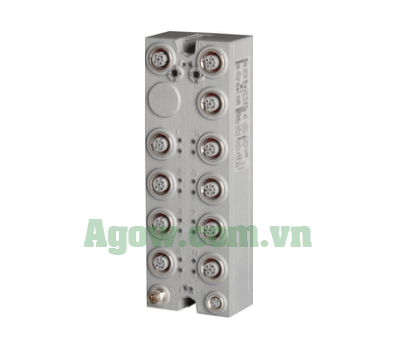

X67BC8780.L12 B&R — Module Bus Controller IP67 POWERLINK Tích Hợp 8 Cổng CAN M12

Module X67BC8780.L12 thuộc dòng X67 System của B&R Automation là giải pháp kết nối mạnh mẽ, tích hợp 8 giao diện CAN vào mạng POWERLINK với tốc độ truyền tải 100 Mbit/s (manual, trang 3). Được thiết kế với hub tích hợp và 2 cổng M12, module hỗ trợ cấu hình dây chuỗi (daisy chain), tăng chiều dài cáp tối đa lên 1000 m (manual, trang 3). Sản phẩm phù hợp cho các hệ thống điều khiển phân tán, giám sát thiết bị và truyền dữ liệu thời gian thực trong tự động hóa công nghiệp.

Lợi ích nổi bật của X67BC8780.L12

Kết nối CAN linh hoạt qua POWERLINK

Module hỗ trợ 8 giao diện CAN với tốc độ truyền tùy chỉnh (50-500 kbps tùy chiều dài bus), kết nối qua hub tích hợp, giúp mở rộng mạng CAN mà không cần thiết bị bổ sung (manual, trang 3). POWERLINK đảm bảo truyền dữ liệu thời gian thực với chu kỳ tối thiểu 200 µs (manual, trang 51).

Độ bền và khả năng tích hợp

Với dải nhiệt độ hoạt động từ -25°C đến 60°C, chứng nhận CE, UKCA, EAC và độ bảo vệ IP67 (manual, trang 3), X67BC8780.L12 hoạt động ổn định trong môi trường khắc nghiệt. Module tương thích với Automation Studio, dễ dàng cấu hình node POWERLINK qua công tắc số (manual, trang 6).

Hiệu quả truyền dữ liệu Flatstream

Công nghệ Flatstream cho phép truyền dữ liệu linh hoạt, tối ưu băng thông so với polling chu kỳ thông thường (manual, trang 12). Điều này giúp module xử lý hiệu quả các luồng dữ liệu lớn trong ứng dụng công nghiệp.

Ứng dụng thực tế của X67BC8780.L12

Giám sát và điều khiển phân tán

Module lý tưởng cho các hệ thống giám sát thiết bị qua CAN, như trong ngành sản xuất ô tô hoặc cơ khí chính xác, nhờ khả năng kết nối 8 node CAN với khoảng cách tối đa 1000 m (manual, trang 3).

Tự động hóa thời gian thực

Tích hợp với PLC B&R qua POWERLINK, X67BC8780.L12 hỗ trợ điều khiển dây chuyền sản xuất tự động, đảm bảo đồng bộ dữ liệu với độ trễ hub chỉ 0.96-1 µs (manual, trang 3).

Thông tin kỹ thuật chi tiết

Giao diện và truyền tải

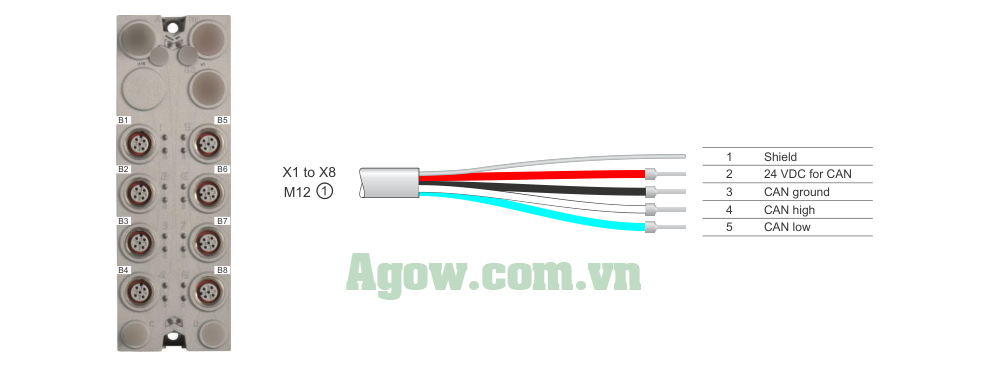

Module có 2 cổng POWERLINK M12 (D-coded) và 8 cổng CAN M12 (A-coded), hỗ trợ tốc độ 100 Mbit/s và khoảng cách giữa các trạm tối đa 100 m (manual, trang 3). Tốc độ CAN thay đổi theo chiều dài bus: 500 kbps (≤25 m), 250 kbps (≤100 m), 50 kbps (≤700 m) (manual, trang 3).

Nguồn và bảo vệ

Nguồn danh định 24 VDC (9-32 VDC), tiêu thụ tối đa 1.6 A (200 mA/kênh), tích hợp bảo vệ ngắn mạch và ngược cực (manual, trang 3). Cách ly kênh-bus 500 V hiệu dụng đảm bảo an toàn vận hành (manual, trang 3).

Phụ kiện yêu cầu

Cần cáp POWERLINK (X67CA0E61.xxxx hoặc X67CA0E41.xxxx) và nguồn M8 4-pin, đặt mua riêng (manual, trang 7).

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Nhiệt độ vận hành từ -25°C đến 60°C, lưu trữ -40°C đến 85°C, giảm 0.5°C mỗi 100 m trên 2000 m (manual, trang 4). Độ bảo vệ IP67 phù hợp lắp đặt ngoài trời hoặc môi trường bụi bẩn.

Kết nối mạng

Sử dụng cáp Cat 5 SFTP cho POWERLINK, đảm bảo bán kính uốn theo tiêu chuẩn cáp (manual, trang 6). Cài đặt số node qua 2 công tắc số, từ 0x01-0xEF (manual, trang 6).

Thông tin đặt hàng

Mã sản phẩm

X67BC8780.L12 – Bus controller, 8 CAN qua POWERLINK, 24 VDC, IP67 (manual, trang 1).

• Mã sản phẩm: X67BC8780.L12
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Cáp POWERLINK (X67CA0E61.xxxx hoặc X67CA0E41.xxxx) và đầu nối nguồn M8 4-pin (manual, trang 7).

Câu hỏi thường gặp về X67BC8780.L12

Module hỗ trợ bao nhiêu giao diện CAN?

Hỗ trợ 8 giao diện CAN qua hub tích hợp (manual, trang 3).

Tốc độ truyền tối đa của POWERLINK là bao nhiêu?

100 Mbit/s với chu kỳ tối thiểu 200 µs (manual, trang 3, 51).

Làm sao để cấu hình node POWERLINK?

Dùng 2 công tắc số, cài đặt từ 0x01-0xEF (manual, trang 6).

Mua X67BC8780.L12 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhanh chóng.
