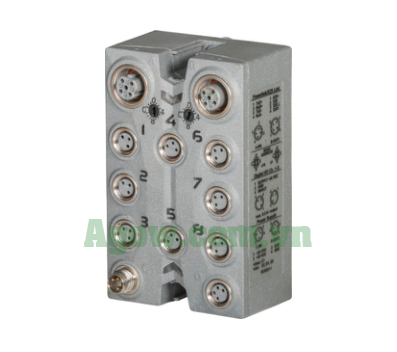

X67BC8321-1 B&R — Module Bus Controller IP67 POWERLINK Tích Hợp 8 Kênh I/O

Module X67BC8321-1 thuộc dòng X67 System của B&R Automation là bộ điều khiển bus hiệu suất cao, kết nối các node I/O X2X Link với mạng POWERLINK – giao thức Fast Ethernet thời gian thực (datasheet, trang 4). Với 8 kênh I/O số 24 VDC, có thể cấu hình linh hoạt thành đầu vào hoặc đầu ra qua phần mềm (datasheet, trang 22), module cung cấp nguồn X2X Link 3 W (datasheet, trang 5). Thiết kế nhỏ gọn (53 x 85 x 42 mm), chuẩn IP67, kết nối M12 và M8 (datasheet, trang 7), X67BC8321-1 phù hợp cho các ứng dụng tự động hóa công nghiệp đòi hỏi độ bền cao.

Lợi ích nổi bật của X67BC8321-1

Truyền dữ liệu thời gian thực

Module hỗ trợ POWERLINK V1/V2 với tốc độ 100 Mbit/s, chu kỳ tối thiểu 150 µs (không lọc) và 200 µs (có lọc) (datasheet, trang 25). Tính năng đồng bộ giữa X2X Link và POWERLINK đảm bảo truyền dữ liệu nhanh chóng và chính xác (datasheet, trang 5).

Độ bền và linh hoạt

8 kênh I/O số, dòng định mức 0.5 A mỗi kênh (đầu ra), hỗ trợ đếm sự kiện 50 kHz và đo cổng (datasheet, trang 3). Nhiệt độ hoạt động -25°C đến 60°C, lưu trữ -40°C đến 85°C, chuẩn IP67 (datasheet, trang 7), phù hợp với môi trường khắc nghiệt.

Tiết kiệm năng lượng

Công suất tiêu thụ fieldbus 3.5 W, I/O nội bộ 2.5 W, nguồn X2X Link tối đa 4.2 W (datasheet, trang 5). Tổng dòng cảm biến/tác động giới hạn 12 W (datasheet, trang 5), tối ưu hóa năng lượng cho hệ thống nhỏ gọn.

Ứng dụng thực tế của X67BC8321-1

Điều khiển và giám sát thiết bị

Module phù hợp để điều khiển cảm biến, relay hoặc đèn báo trong sản xuất ô tô, chế biến thực phẩm (datasheet, trang 4). Đếm sự kiện và đo cổng hỗ trợ giám sát xung tín hiệu hoặc tốc độ quay chính xác.

Tích hợp hệ thống tự động hóa

Hỗ trợ kết nối X2X Link, tích hợp dễ dàng vào dây chuyền sản xuất như lắp ráp hoặc đóng gói (datasheet, trang 4). POWERLINK đảm bảo tương thích với PLC B&R SG4 (datasheet, trang 18).

Thông tin kỹ thuật chi tiết

Kênh I/O và kết nối

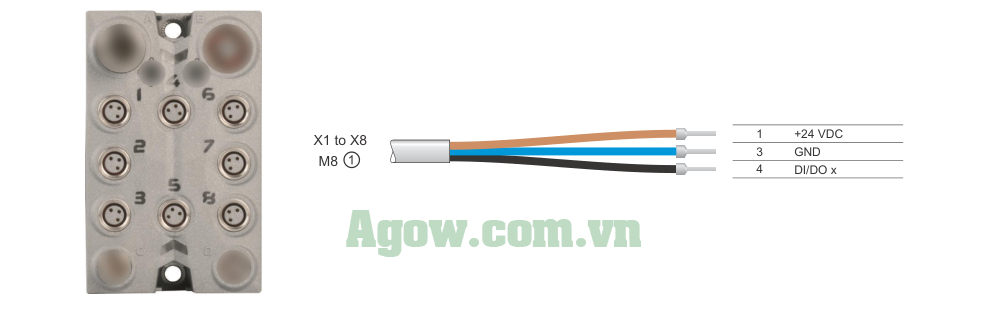

8 kênh I/O số, đầu vào 18-30 VDC, đầu ra 0.5 A (tổng 0.5 A) (datasheet, trang 6). Kết nối qua 8 cổng M8 3-pin cho I/O, M12 D-coded cho POWERLINK, nguồn I/O qua M8 4-pin (datasheet, trang 5). Cách ly kênh-bus 500 V hiệu dụng (datasheet, trang 5).

Tính năng nâng cao

Đầu vào hỗ trợ đếm sự kiện 50 kHz, đo cổng với tần số nội bộ 48 MHz/3 MHz/187.5 kHz (datasheet, trang 22). Đầu ra có bảo vệ ngắn mạch, quá tải, giám sát qua LED và phần mềm (datasheet, trang 5). Bộ lọc đầu vào phần mềm từ 0 đến 25 ms, bước 0.2 ms (datasheet, trang 22).

Phụ kiện yêu cầu

Cáp POWERLINK và cáp cảm biến M8/M12 (datasheet, trang 12). Tham khảo thêm “Accessories – General overview” trong X67 System user’s manual.

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Nhiệt độ vận hành -25°C đến 60°C, lưu trữ -40°C đến 85°C (datasheet, trang 7). Độ ẩm không quy định cụ thể, nhưng chuẩn IP67 đảm bảo chống bụi và nước.

Kết nối an toàn

Sử dụng cáp M12 cho POWERLINK, nguồn 24 VDC qua M8 4-pin (datasheet, trang 9). Lực xoắn tối đa: M8 0.4 Nm, M12 0.6 Nm (datasheet, trang 7).

Thông tin đặt hàng

Mã sản phẩm

X67BC8321-1 – Bus controller POWERLINK, 8 kênh I/O số 24 VDC, M12/M8 (datasheet, trang 3).

• Mã sản phẩm: X67BC8321-1
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Cáp POWERLINK và cáp M8/M12 (datasheet, trang 12). Liên hệ nhà phân phối để biết thêm chi tiết.

Câu hỏi thường gặp về X67BC8321-1

Module hỗ trợ bao nhiêu kênh I/O?

8 kênh, cấu hình linh hoạt thành đầu vào hoặc đầu ra (datasheet, trang 22).

Chu kỳ truyền dữ liệu tối thiểu là bao nhiêu?

150 µs (không lọc), 200 µs (có lọc), 250 µs (chế độ đếm) (datasheet, trang 25).

Làm sao để giảm nhiễu tín hiệu đầu vào?

Cấu hình bộ lọc phần mềm từ 0 đến 25 ms, bước 0.2 ms (datasheet, trang 22).

Mua X67BC8321-1 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng, giao nhanh.
