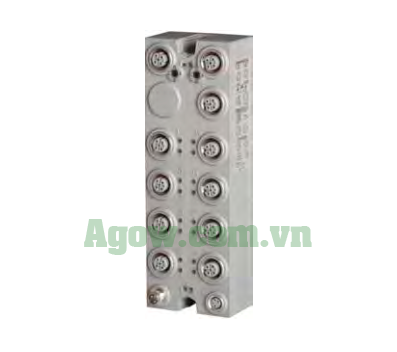

X67BCJ321.L12 B&R — Module Bus Controller IP67 Modbus TCP

Module X67BCJ321.L12 thuộc dòng X67 System của B&R Automation là giải pháp điều khiển bus Modbus TCP/UDP mạnh mẽ, với 16 kênh số có thể cấu hình thành đầu vào hoặc đầu ra qua Automation Studio (manual, trang 1). Module hỗ trợ giao thức Ethernet với tốc độ 10/100 Mbit/s, tích hợp X2X Link để kết nối tối đa 250 module I/O bổ sung, phù hợp cho các hệ thống tự động hóa phức tạp (manual, trang 1). Với chuẩn bảo vệ IP67 và khả năng hoạt động trong môi trường khắc nghiệt, sản phẩm này là lựa chọn tối ưu cho các ứng dụng công nghiệp hiện đại.

Lợi ích nổi bật của X67BCJ321.L12

Hiệu suất truyền dữ liệu vượt trội

X67BCJ321.L12 sử dụng giao thức Modbus TCP/UDP với chu kỳ tối thiểu 150 µs (không lọc) và 200 µs (có lọc), hỗ trợ cả half-duplex và full-duplex, cùng khoảng cách tối đa 100m giữa các trạm (manual, trang 2, 21). Tích hợp switch 2 cổng giúp giảm chi phí đi dây, với thời gian phản hồi từ dưới 1 ms đến 8 ms tùy tải (manual, trang 1).

Linh hoạt cấu hình 16 kênh số

Module cung cấp 16 kênh số, cấu hình linh hoạt thành đầu vào hoặc đầu ra qua phần mềm. Đầu vào hỗ trợ bộ đếm sự kiện và đo cổng, đầu ra có dòng định mức 0.5A/kênh, tổng dòng 8A, với thời gian chuyển mạch dưới 400 µs (manual, trang 3). Tính năng này phù hợp cho nhiều ứng dụng giám sát và điều khiển.

Độ bền cao và tích hợp mở rộng

Đạt chuẩn IP67 và chứng nhận ATEX Zone 2, X67BCJ321.L12 hoạt động ổn định từ -25°C đến 60°C, thích hợp cho môi trường công nghiệp khắc nghiệt (manual, trang 4). Tích hợp X2X Link cung cấp nguồn 15W cho các module I/O bổ sung, hỗ trợ mở rộng lên 250 module (manual, trang 8).

Ứng dụng thực tế của X67BCJ321.L12

Giám sát và điều khiển thiết bị

Với 16 kênh số, module phù hợp cho giám sát cảm biến, đếm sự kiện hoặc điều khiển relay trong dây chuyền sản xuất. Chức năng đo cổng và bộ đếm sự kiện đảm bảo theo dõi chính xác hoạt động công nghiệp (manual, trang 17).

Hệ thống tự động hóa phức tạp

X67BCJ321.L12 tích hợp Modbus TCP/UDP và X2X Link, cho phép kết nối với hệ thống master Modbus và các module I/O khác, tối ưu cho dây chuyền sản xuất trong ngành cơ khí, thực phẩm hoặc lắp ráp (manual, trang 1).

Thông tin kỹ thuật chi tiết

Giao diện và kết nối

Module sử dụng Modbus TCP/UDP qua 2 cổng M12 B-coded, hỗ trợ Auto-MDI/MDIX, kết nối X2X Link qua M12 B-coded, và đầu vào/đầu ra qua 8 cổng M12 A-coded (manual, trang 2). Nguồn 24 VDC qua M8, khoảng cách tối đa 100m giữa các trạm.

Đầu vào và đầu ra số

16 kênh số linh hoạt, đầu ra 0.5A/kênh, tổng dòng 8A, bảo vệ ngắn mạch, giám sát trạng thái qua LED/software (manual, trang 3). Bộ lọc đầu vào tùy chỉnh từ 0.2 ms đến 25 ms (manual, trang 17).

Tiêu thụ điện và môi trường

Công suất tiêu thụ: 4.2W (fieldbus), 2.5W (I/O nội bộ), 24.3W (X2X Link) (manual, trang 2). Nhiệt độ lưu trữ từ -40°C đến 85°C, trọng lượng 350g (manual, trang 4).

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Module hoạt động từ -25°C đến 60°C, lắp đặt linh hoạt mọi hướng, đạt chuẩn IP67 (manual, trang 4). Đảm bảo thông thoáng để duy trì hiệu suất.

Kết nối mạng và nguồn

Sử dụng cáp M12 cho Modbus và X2X Link, nguồn 24 VDC qua M8, bảo vệ ngược cực tích hợp (manual, trang 5). Lực xoắn tối đa: M8 0.4 Nm, M12 0.6 Nm (manual, trang 4).

Thông tin đặt hàng

Mã sản phẩm

X67BCJ321.L12 – Bus controller Modbus TCP/UDP, 16 kênh số linh hoạt (manual, trang 2).

• Mã sản phẩm: X67BCJ321.L12
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Cáp M12 (X67CA0E41.xxxx, X67CA0E01.xxxx), tham khảo X67 User’s Manual (manual, trang 5).

Câu hỏi thường gặp về X67BCJ321.L12

Module hỗ trợ bao nhiêu kênh?

16 kênh số, cấu hình linh hoạt thành đầu vào hoặc đầu ra (manual, trang 1).

Chu kỳ tối thiểu của module là bao nhiêu?

150 µs (không lọc), 200 µs (có lọc) (manual, trang 21).

Làm sao để mở rộng hệ thống?

Kết nối thêm 250 module qua X2X Link (manual, trang 8).

Mua X67BCJ321.L12 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhanh chóng.
