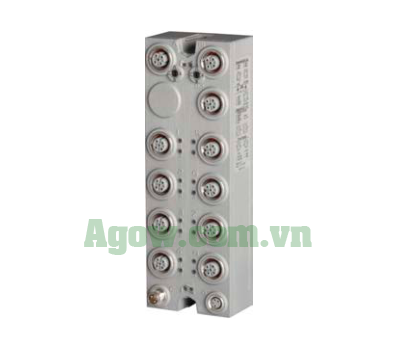

Module Bus Controller EtherNet/IP X67BCD321.L12

Module X67BCD321.L12 thuộc dòng X67 System của B&R Automation là bộ điều khiển bus EtherNet/IP mạnh mẽ, cho phép kết nối các node I/O X2X Link với mạng công nghiệp tốc độ cao 100 Mbit/s (Data sheet V3.06, trang 1). Với switch 3 cổng tích hợp (1 cổng nội bộ) và kết nối M12, module hỗ trợ cấu hình linh hoạt, tự động nhận diện I/O và mở rộng lên đến 252 module bổ sung qua X2X Link (trang 1). Đây là giải pháp lý tưởng cho hệ thống điều khiển phân tán và giám sát thời gian thực trong tự động hóa công nghiệp.

Lợi ích nổi bật của X67BCD321.L12

Kết nối EtherNet/IP hiệu quả

Module hỗ trợ giao thức EtherNet/IP với tốc độ 10/100 Mbit/s, tích hợp tính năng auto-negotiation và auto-MDI/MDIX (trang 3). Chu kỳ fieldbus tối thiểu 1 ms (RPI) cùng switch tích hợp giúp tối ưu hóa việc đi dây và giảm độ trễ (trang 1).

16 kênh I/O linh hoạt

X67BCD321.L12 cung cấp 16 kênh kỹ thuật số, có thể cấu hình thành đầu vào hoặc đầu ra qua Automation Studio hoặc scanner EtherNet/IP (trang 15-17). Bộ lọc phần mềm từ 0.2 đến 25 ms giúp giảm nhiễu tín hiệu, phù hợp với ứng dụng yêu cầu độ chính xác cao (trang 16).

Mở rộng hệ thống qua X2X Link

Tích hợp kết nối X2X Link cho phép mở rộng hệ thống với tối đa 252 module bổ sung, như X67 modules, đảm bảo tính linh hoạt và khả năng đáp ứng các dự án lớn (trang 1).

Ứng dụng thực tế của X67BCD321.L12

Điều khiển dây chuyền sản xuất

Với khả năng xử lý 16 kênh I/O và chu kỳ I/O tối thiểu 150 µs (không lọc) hoặc 200 µs (có lọc), module phù hợp cho dây chuyền sản xuất tự động trong ngành ô tô và chế tạo máy (trang 20).

Giám sát thiết bị công nghiệp

Tính năng giám sát trạng thái đầu ra (trang 18) và đo điện áp I/O (trang 19) giúp phát hiện lỗi như ngắn mạch hoặc quá tải, đảm bảo an toàn và hiệu quả trong hệ thống giám sát.

Thông tin kỹ thuật chi tiết

Giao diện và truyền tải

Module sử dụng tầng vật lý 10BASE-T/100BASE-TX, hỗ trợ half/full-duplex và kết nối qua cổng M12 (trang 3). Chu kỳ I/O tối thiểu 150 µs (không lọc) và 250 µs (chế độ đếm) (trang 20).

Cấu hình và phần mềm

Hỗ trợ cấu hình qua Automation Studio V4.3 (miễn phí tại www.br-automation.com) hoặc scanner EtherNet/IP với file EDS/binary (trang 1). Bộ đếm sự kiện và đo cổng (gate measurement) với tần số tối đa 48 MHz (trang 16).

Phụ kiện yêu cầu

Cáp POWERLINK (X67CA0E41.xxxx hoặc X67CA0E61.xxxx) cần mua riêng để kết nối mạng (trang 5).

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Module hoạt động ở độ cao 0-2000 m, với giảm tải trên 2000 m (trang 4). Sử dụng cáp Cat 5 SFTP và tuân thủ bán kính uốn tối thiểu (trang 5).

Kết nối mạng

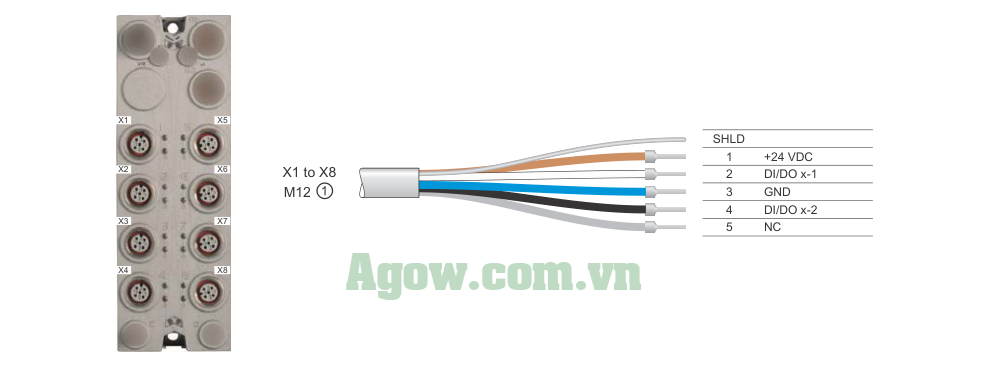

Dùng cáp M12 để kết nối EtherNet/IP, đảm bảo pinout đúng theo tiêu chuẩn (trang 5). Địa chỉ IP cấu hình qua công tắc hoặc DHCP (trang 1).

Thông tin đặt hàng

Mã sản phẩm

X67BCD321.L12 – Bus controller EtherNet/IP, 16 kênh I/O, X2X Link (trang 2).

• Mã sản phẩm: X67BCD321.L12
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết

Cáp POWERLINK (X67CA0E41.xxxx hoặc X67CA0E61.xxxx) (trang 5).

Câu hỏi thường gặp về X67BCD321.L12

Module hỗ trợ bao nhiêu kênh I/O?

16 kênh kỹ thuật số, cấu hình linh hoạt thành đầu vào hoặc đầu ra (trang 1).

Tốc độ truyền tối đa của EtherNet/IP là bao nhiêu?

100 Mbit/s với RPI tối thiểu 1 ms (trang 1).

Làm sao để cấu hình module?

Dùng Automation Studio V4.3 hoặc scanner EtherNet/IP (trang 1).

Mua X67BCD321.L12 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhận hỗ trợ kỹ thuật.
