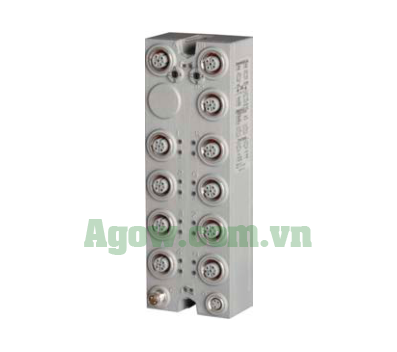

X67BCG321.L12 B&R — Module Bus Controller IP67 EtherCAT

Module X67BCG321.L12 thuộc dòng X67 System của B&R Automation là giải pháp điều khiển bus EtherCAT mạnh mẽ, được thiết kế bởi Beckhoff, với 16 kênh số có thể cấu hình thành đầu vào hoặc đầu ra qua Automation Studio (manual, trang 1). Module hỗ trợ tốc độ truyền dữ liệu cao qua giao thức EtherCAT, tích hợp X2X Link để kết nối tối đa 250 module I/O bổ sung, phù hợp cho các hệ thống tự động hóa phức tạp (manual, trang 1). Với chuẩn bảo vệ IP67 và khả năng hoạt động trong môi trường khắc nghiệt, sản phẩm này là lựa chọn tối ưu cho các ứng dụng công nghiệp hiện đại.

Lợi ích nổi bật của X67BCG321.L12

Hiệu suất truyền dữ liệu vượt trội

X67BCG321.L12 sử dụng giao thức EtherCAT với chu kỳ tối thiểu 200 µs, hỗ trợ cả half-duplex và full-duplex, cùng độ trễ hub 750 ns (manual, trang 2). Tốc độ truyền dữ liệu nhanh và ổn định, kết hợp với khả năng kết nối đoạn dài tối đa 100m giữa các trạm, giúp module đáp ứng tốt các yêu cầu thời gian thực trong tự động hóa (manual, trang 2).

Linh hoạt cấu hình 16 kênh số

Module cung cấp 16 kênh số, có thể cấu hình linh hoạt thành đầu vào hoặc đầu ra thông qua phần mềm. Đầu vào hỗ trợ tần số tối đa 50 kHz, tích hợp chức năng đếm sự kiện và đo cổng, trong khi đầu ra FET cung cấp dòng định mức 0.5A/kênh, tổng dòng 8A (manual, trang 3). Điều này mang lại sự linh hoạt cho nhiều ứng dụng giám sát và điều khiển.

Độ bền cao và tích hợp mở rộng

Đạt chuẩn IP67 và chứng nhận ATEX Zone 2, X67BCG321.L12 hoạt động ổn định trong khoảng nhiệt độ 0°C đến 60°C, phù hợp với môi trường công nghiệp khắc nghiệt (manual, trang 2). Tích hợp X2X Link cung cấp nguồn 12W cho các module I/O bổ sung, hỗ trợ mở rộng hệ thống lên đến 250 module (manual, trang 1).

Ứng dụng thực tế của X67BCG321.L12

Giám sát và điều khiển thiết bị

Với 16 kênh số và tần số đầu vào tối đa 50 kHz, module này phù hợp cho các ứng dụng giám sát cảm biến, đếm sự kiện hoặc điều khiển thiết bị như relay trong dây chuyền sản xuất (manual, trang 3). Chức năng đo cổng và đếm sự kiện giúp theo dõi chính xác các hoạt động công nghiệp.

Hệ thống tự động hóa phức tạp

X67BCG321.L12 tích hợp EtherCAT và X2X Link, cho phép kết nối với các hệ thống master EtherCAT và module I/O khác, tối ưu cho dây chuyền sản xuất trong ngành cơ khí, chế biến thực phẩm hoặc lắp ráp (manual, trang 1). Hỗ trợ CoE (CANopen over EtherCAT) đảm bảo khả năng tương thích với các thiết bị B&R khác (manual, trang 1).

Thông tin kỹ thuật chi tiết

Giao diện và kết nối

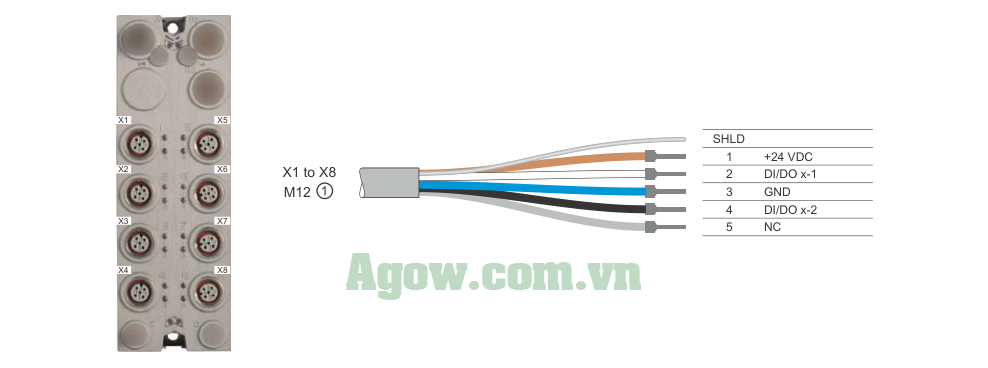

Module sử dụng EtherCAT qua 2 cổng M12 D-coded, hỗ trợ Auto-MDI/MDIX và kết nối X2X Link qua M12 B-coded (manual, trang 2). Đầu vào/đầu ra kết nối qua 8 cổng M12 A-coded, nguồn 24 VDC qua M8 (manual, trang 2). Độ dài đoạn tối đa 100m đảm bảo tính linh hoạt trong lắp đặt.

Đầu vào và đầu ra số

16 kênh số cấu hình linh hoạt, đầu vào tần số tối đa 50 kHz, bộ đếm 16-bit, đầu ra FET 0.5A/kênh, tổng dòng 8A (manual, trang 3). Bảo vệ ngắn mạch và giám sát trạng thái qua LED/software tăng độ an toàn, với độ trễ chuyển mạch dưới 400 µs (manual, trang 3).

Tiêu thụ điện và môi trường

Công suất tiêu thụ: 2.5W cho fieldbus, 0.5W cho I/O nội bộ, tối đa 12W cho X2X Link (manual, trang 2). Nhiệt độ lưu trữ từ -25°C đến 85°C, trọng lượng 370g (manual, trang 4).

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Module hoạt động từ 0°C đến 60°C, lắp đặt linh hoạt mọi hướng, đạt chuẩn IP67 (manual, trang 2). Đảm bảo thông thoáng để duy trì hiệu suất trong điều kiện nhiệt độ cao.

Kết nối mạng và nguồn

Sử dụng cáp M12 cho EtherCAT và X2X Link, nguồn 24 VDC qua M8, bảo vệ ngược cực tích hợp (manual, trang 2). Lực xoắn tối đa cho M8 là 0.4 Nm, M12 là 0.6 Nm (manual, trang 4).

Thông tin đặt hàng

Mã sản phẩm

X67BCG321.L12 – Bus controller EtherCAT, 16 kênh số cấu hình linh hoạt (manual, trang 1).

• Mã sản phẩm: X67BCG321.L12
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Cáp cảm biến M12 (X67CA0A51.xxxx) và các đầu nối tương ứng, tham khảo X67 System User’s Manual (manual, trang 2).

Câu hỏi thường gặp về X67BCG321.L12

Module hỗ trợ bao nhiêu kênh?

16 kênh số, cấu hình linh hoạt thành đầu vào hoặc đầu ra (manual, trang 1).

Chu kỳ tối thiểu của module là bao nhiêu?

200 µs cho EtherCAT và X2X Link (manual, trang 2).

Làm sao để mở rộng hệ thống?

Kết nối thêm 250 module qua X2X Link (manual, trang 1).

Mua X67BCG321.L12 ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng và nhanh chóng.
