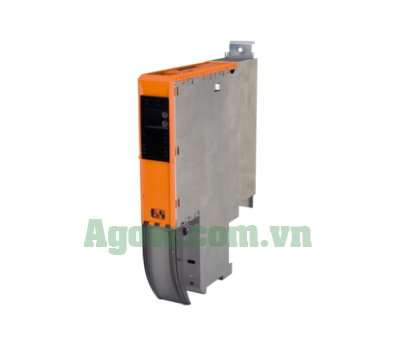

8BVI0028HWD0.000-1 B&R — ACOPOSmulti Inverter 2 Trục 2.5kW 3.8A Wall Mount

Module 8BVI0028HWD0.000-1 thuộc hệ thống ACOPOSmulti của B&R Automation, là biến tần 2 trục với dòng liên tục 3.8 A mỗi trục và công suất 2.5 kW/trục (datasheet, trang 3). Tích hợp dừng an toàn không kiểm soát, kết nối hãm động cơ 24 VDC và cảm biến nhiệt độ qua X4A/X4B (datasheet, trang 18-19), sản phẩm này lý tưởng cho điều khiển động cơ chính xác. Với 2 khe cắm module plug-in, nó hỗ trợ giao diện như EnDat hoặc HIPERFACE (datasheet, trang 1). Module sử dụng kiểu lắp treo tường (wall mounting), tối ưu không gian và hiệu suất (datasheet, trang 3).

Lợi ích nổi bật của 8BVI0028HWD0.000-1

Điều khiển an toàn và hiệu quả

Module có 4 đầu vào enable (2 mỗi trục), phản hồi nhanh với độ trễ tối đa 20.5 ms khi tắt PWM và 100 µs khi sẵn sàng PWM (datasheet, trang 4). Dòng đỉnh 9.5 A/trục hỗ trợ tải động ngắn hạn, cùng bảo vệ quá tải và ngắn mạch (datasheet, trang 3).

Tính linh hoạt cao

Hỗ trợ tần số chuyển mạch 5/10/20 kHz, công suất tiêu tán từ 100-430 W tùy tần số (datasheet, trang 3). Kết nối hãm động cơ 1.1 A/trục và dây động cơ tối đa 25 m (5/10 kHz) hoặc 10 m (20 kHz) (datasheet, trang 4).

Độ bền vượt trội

Hoạt động ở nhiệt độ 5-55°C, độ cao tối đa 4000 m (datasheet, trang 5), với chứng nhận CE, UL, UKCA (datasheet, trang 3). Kiểu lắp treo tường (wall mounting) đảm bảo hiệu suất ổn định trong môi trường công nghiệp (datasheet, trang 3).

Ứng dụng thực tế của 8BVI0028HWD0.000-1

Điều khiển động cơ đa trục

Phù hợp cho máy đóng gói, dây chuyền sản xuất nhờ tần số đầu ra tối đa 596 Hz và giám sát nhiệt độ qua X4A/X4B (datasheet, trang 3, 18-19).

Hệ thống tự động hóa phân tán

Tích hợp POWERLINK qua X3A/X3B (datasheet, trang 18), module lý tưởng cho các hệ thống như chế biến thực phẩm hoặc lắp ráp điện tử, cần điều khiển đồng bộ hai trục (datasheet, trang 9).

Thông tin kỹ thuật chi tiết

Đầu vào và đầu ra

DC bus 750 VDC, công suất liên tục 5.73 kW, điện dung 165 µF (datasheet, trang 3). Nguồn 24 VDC ±1.6%, đầu ra 24 VDC ±6% (315-800 VDC), bảo vệ cầu chì 250 mA (datasheet, trang 3).

Kết nối động cơ và hãm

Dòng liên tục 3.8 A/trục, đỉnh 9.5 A/trục, dây động cơ 0.25-6 mm² qua X5A/X5B (datasheet, trang 3, 22). Hãm động cơ 24 VDC, 1.1 A/trục, năng lượng dập tối đa 1.5 Ws, tần số chuyển mạch tối đa 0.5 Hz (datasheet, trang 4).

Kích thước và môi trường

Kích thước: 53 mm (rộng) x 317 mm (cao) x 263 mm (treo tường – wall mounting), trọng lượng 2.8 kg (datasheet, trang 5). Độ bảo vệ IP20, độ ẩm 5-85% (datasheet, trang 5).

Hướng dẫn cài đặt và vận hành

Môi trường hoạt động

Nhiệt độ danh định 5-40°C, tối đa 55°C, giảm dòng 0.12 A/trục ở 20 kHz từ 13°C (datasheet, trang 3). Khoảng trống tối thiểu 60 mm trên/dưới, 260 mm dưới để thay quạt (datasheet, trang 12).

Kết nối dây

Dây động cơ qua X5A/X5B, dây hãm và cảm biến qua X4A/X4B (tối đa 3 m) (datasheet, trang 18-19). Đảm bảo đấu đúng cực B+/B- để tránh lỗi hãm (datasheet, trang 18).

Thông tin đặt hàng

Mã sản phẩm

8BVI0028HWD0.000-1 – Biến tần 2 trục, 3.8 A/trục, lắp treo tường (wall mounting) (datasheet, trang 2).

• Mã sản phẩm: 8BVI0028HWD0.000-1
• Thương hiệu: B&R Automation
• Xuất xứ: Áo

Phụ kiện cần thiết (đặt hàng riêng)

Bộ terminal 8BZVI0055D0.000-1A (datasheet, trang 2).

Phụ kiện tùy chọn: Fan module 8BXF001.0000-00, plug-in EnDat 8BAC0120.000-1 (datasheet, trang 2).

Câu hỏi thường gặp về 8BVI0028HWD0.000-1

Module hỗ trợ tần số nào?

5, 10, 20 kHz, tùy ứng dụng (datasheet, trang 3).

Cách giám sát nhiệt độ động cơ?

Kết nối cảm biến qua X4A/X4B (T+/T-), không dùng nếu có plug-in ở SLOT1/SLOT2 (datasheet, trang 18-19).

Công suất tối đa là bao nhiêu?

2.5 kW/trục, dòng đỉnh 9.5 A/trục (datasheet, trang 3).

Mua module ở đâu tại Việt Nam?

Liên hệ Agow Automation để đặt hàng chính hãng, giao hàng nhanh chóng.
